金型事業

SERVICE / 事業概要

他社には無い、一貫した管理・ネットワークでサポートいたします!

金型事業リアルタイムな情報をお客様にご提案

受注は当社が窓口となり、納期・価格・品質・精度を追求し、技術ミーティングか受注品納入後のメンテナンスまで一貫して行います。

弊社は中国の各拠点での製造工場とのネットワークがあり、現地中国工場及び協力会社との密接な関係によりリアルタイムな情報をお客様にご提案可能となっております。

体制

調達メリット

納期
24時間稼働体制の現地工場で加工日数の短縮が可能。
価格
一貫生産で別々に手配する際の余分な経費を削減しコスト還元。
品質
各工程の専門工がチェックを行い、品質向上と維持に努めます。
精度
加工精度サプμの微細加工まで一貫して行います。

CAD/CAM設備

室務設計室

製品開発の現場で理療されているCAD(U-areph)で金型製作時間の短縮をします。

金型設計・流動解析

顧客より図面受領後、流動解析を仕様し、生産中に起こりうる問題を事前に解析し、防止策をご提案しております。

金型設計金型設計部門では2次元(DWF・DXF)・3次元(STP・IGS・X_T)の各種形式に対応できます。製品データ・仕様書のご支給後3日以内の設計構想図の提出を可能としております。
日本語での指示対応もご安心ください。

  • 金型3D設計
  • 金型設計模型

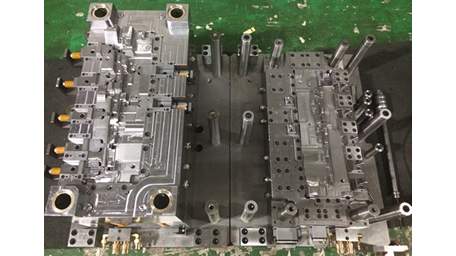

金型製造加工

射出金型製造に対応成型機生産能力は50トンから1800トン、自動車の部品をはじめ、コネクタ、OA外観関係の金型の製作を行います。

  • 金型
  • 金型
  • 金型

金属精密加工

鏡面加工・加工精度1μまでの微細加工をお受けしております。半導体生産ライン部品・測定機器用部品等の実績がございます。高価格で外注加工をあきらめている部品のご相談をお待ちしております。

  • 金型入子部品金型入子部品
  • 精密部品・標準パーツ精密部品・標準パーツ
  • 納入部品実績納入部品実績
  • 真鍮加工品真鍮加工品

ダイカスト

ダイカスト金型から量産加工までお受けしております。型締め圧力50トン~600トンまで対応しております。

  • 金型設備
  • 金型アルミダイカスト
  • 金型医療器具部品
  • 金型ケースカバー

成型品

  • 成型機成型機
  • 自動車関連自動車関連
  • 電化製品関連電化製品関連
  • OA外観関連OA外観関連

2次加工

2次加工で塗装、印刷、レーザー除去、組み立てなどユニットから完成品まで行います。

  • 自動塗装自動塗装
  • 手動塗装手動塗装
  • 印刷印刷
  • 組み立て組み立て

金型設備

日本製の設備を使い、加工精度サブμの微細加工まで一貫して行います。

  • 高速マシンニングセンター高速マシンニングセンター
  • 放電加工機放電加工機
  • ワイヤ放電加工機ワイヤ放電加工機
  • 三次元測定機三次元測定機

設備リスト

加工設備

機械・型式 台数 メーカー
門型マシニングセンター 1 台湾
マシニングセンター1890 3 台湾
マシニングセンターF5 2 牧野
NC放電加工機A215 1 ソディック
ワイヤー放電加工機600 2 ソディック
フライス盤 5 牧野
マシニングセンター1690 3 台湾
マシニングセンター1060 5 台湾
NC放電加工機AM45 2 ソディック
平面研磨機 4 平野
旋盤MS-650 1 森精機
t型マシニングセンター 600×450 2 森精機
t型マシニングセンター 1000×600 2 台湾
t型マシニングセンター 600×450 1 北京精雕
放電加工機 AQ36LS 2 ソディック
放電加工機 AQ56LS 2 ソディック
放電加工機 450×300 2 台湾
放電加工機 700×400 1 台湾
放電加工機 1000×500 1 台湾
放電加工機 1300×600 2 台湾
ベッド型NCフライス盤 MH-2P 1 台湾
ワイヤーカット機 AQ360 2 ソディック
フライス盤 KE55 2 牧野
プロファイル研磨機 PGX 2 和井田
平面研削盤 208 1 岡本工作所
平面研削盤 618 7 台湾
旋盤 VHR 1 日本静岡
ラジアルボール盤 618K 1 中捷
コンターマシン 4025 1 中捷
鋸盤 KGS-618M 1 ISEN
卓上ボール盤 KUD-55-FS 2 中捷
タッピングボール盤 GUP32-50 1 TOYODA

測定機器

機械・型式 台数 メーカー
工具顕微鏡 MF-B3017C 2 ミツトヨ
工具顕微鏡 MM-22 1 ニコン
デジタルハイトゲージ 100 2 ニコン・ソニー
投影機 CP-3015A 2 万濠
三次元測定機 CRYSTA-APEX 1 ミツトヨ

成型機

機械・型式 台数 メーカー
射出成型機 90T 10 海天
射出成型機 130T 5 住友
2色射出成型機 160T 1 海天
射出成型機 250T 1 海天
射出成型機 320T 2 海天
射出成型機 470T 1 海天
射出成型機 100T 4 FUNUC
射出成型機 160T 4 海天
射出成型機 220T 1 LS
2色射出成型機 250T 1 海天
射出成型機 380T 2 海天
射出成型機 650T 1 海天
射出成型機 800T 1 海天
射出成型機 1500T 1 海天

塗装・印刷・組立

機械・型式 台数 メーカー
SPIN自動塗装機 3 広伸
ロボット塗装ライン 1 安川
自動印刷機 4 広伸
往復5軸自動塗装機 1 広伸
UV乾燥ライン 1 広伸
レーザ除去機 3 広伸
